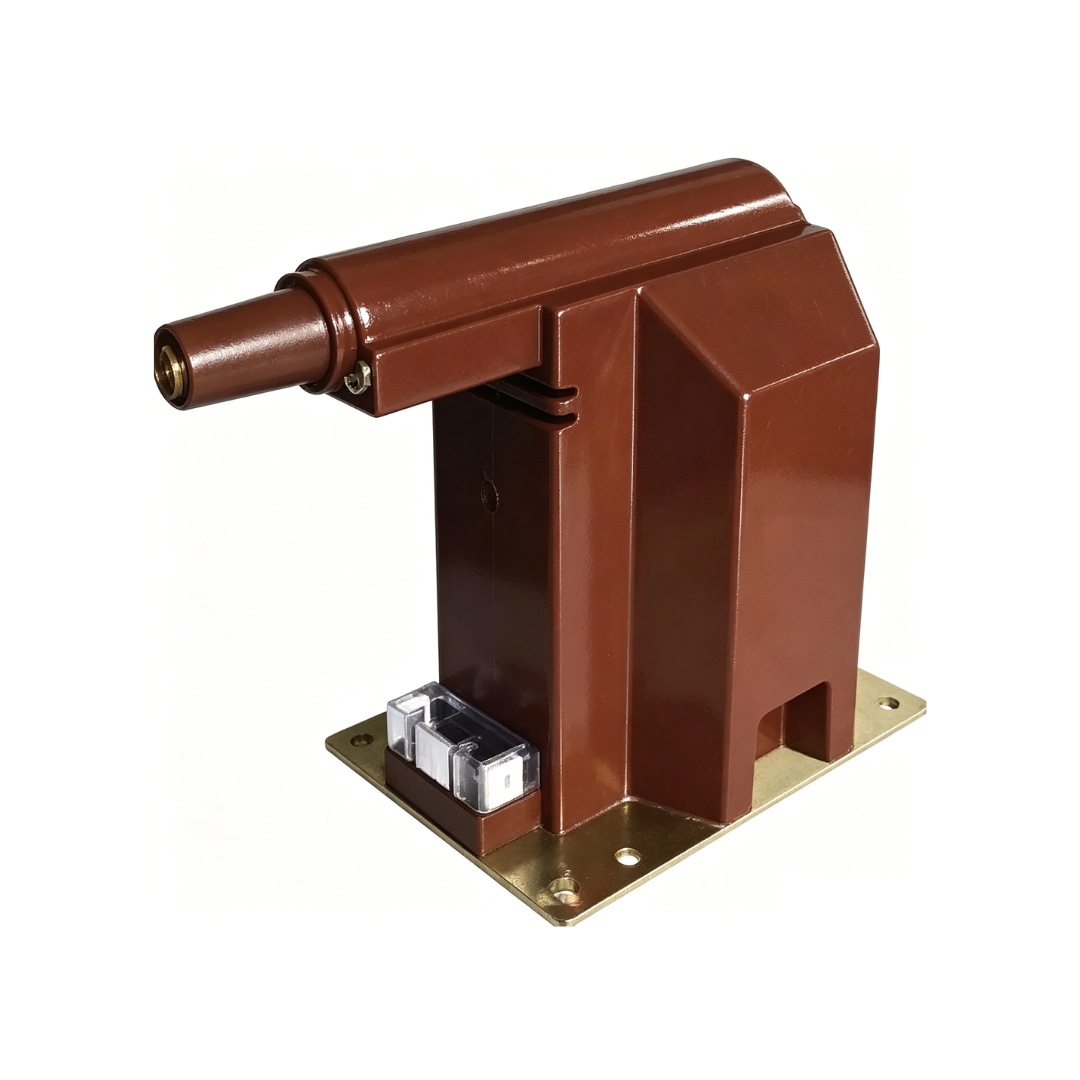

VT de bobinado residual antirresonante monofásico JDZX16A-35R

Transformador de tensión monofásico de resina fundida antirresonancia para interiores con bobinado residual.

Obtenga planos y cotización

Descargar

Ver todas las descargas

Descripción

Parámetros técnicos

Tipo	Relación de tensión nominal (kV)	Combinación de clases de precisión	Potencia nominal (VA)	Potencia máxima (VA)	Nivel de aislamiento nominal (kV)
JDZX16A-35R	(35/√3)/(0.1/√3)/0.1/3	0,2/6P (3P)	20, 60	300	40,5/95/185
JDZX16A-35R	(35/√3)/(0,1/√3)/0,22/√3	0,2/6P (3P)	50, 500	600	40,5/95/185

Nota: 1. Tipo de fusible compatible: XRNP□-12, con corrientes nominales de 0,2 A, 0,5 A, 1 A y una capacidad nominal de interrupción de cortocircuito de 50 kA.
2. Los productos con parámetros fuera del rango de la tabla pueden personalizarse a petición del usuario tras una consulta técnica con nuestro departamento de ingeniería.
3. Todas las imágenes y especificaciones de los productos que se muestran en nuestro sitio web son solo de referencia. Los productos pueden sufrir actualizaciones periódicas para adaptarse a las demandas del mercado, y las imágenes y especificaciones del sitio web no se pueden actualizar.
Sincrónicamente en tiempo real. Puede haber discrepancias entre las imágenes, las especificaciones mostradas en línea y los productos entregados realmente. En consecuencia, todas las especificaciones y estándares dimensionales estarán sujetos a cambios.
a los planos oficiales del producto proporcionados por nuestro equipo técnico durante la consulta técnica.
